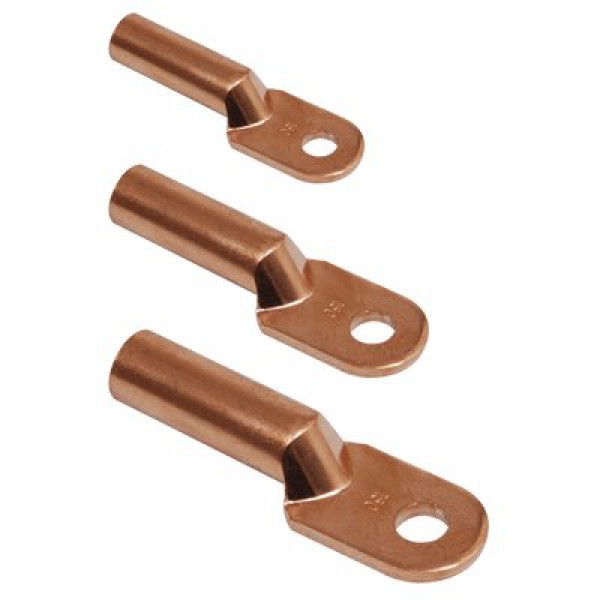

Наконечники кабельные медные луженые ГОСТ 7386-80, закрепляемые опрессовкой предназначены для оконцевания проводов и кабелей с медными жилами сечением от 2.5 до 240 мм.кв. на напряжение до 35 кВ. Наконечники изготавливаются из цельнотянутой медной трубы марки не ниже М2, ГОСТ617-72. Климатическое исполнение медных наконечников — УХЛЗ. Состав защитного покрытия выполненного методом электролитической гальвано обработки: олово-висмут (Sn-Bi). Допустимая толщина покрытия согласно ГОСТ 23891-80 в диапазоне от 6 до 12 мкм. Допустимое содержание висмута (Bi) 0,3-3,8% Легирование висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.
Функционально в сравнении непокрытыми, луженые наконечники обладают высокой химической стойкостью к растворам серной, соляной, азотной кислот. Луженые медные наконечники не окисляются при хранении и эксплуатации под воздействием воздуха, влаги и других агрессивных и неблагоприятных сред (особо актуально в условиях морского климата, а также вблизи химически агрессивных факторов). С точки зрения электропроводимости материалов, защитное покрытие олово-висмут лишь незначительно снижает токопроводимость медного контакта и удерживает ее на стабильном и высоком уровне.
Характеристики:
- Материал — медь
- Диаметр контактного стержня — 10 мм
- Номинальное сечение наконечника — 25 мм2
- Внутренний диаметр хвостовика — 8 мм
- Размеры:
- D — 10,5 мм
- d — 11 мм
- d1 — 8 мм
- B не более — 20 мм
- L — 50±1,0 мм
- Масса — 16,7 г/шт
- Рекомендуемое использование:
- Cечение проводов 25 мм.кв., класс жилы — C, D, E, F
- Cечение проводов 35 мм.кв., класс жилы — B
