Кабель NYM 4х4

Применение кабеля NYM 4х4,0 - 0,66кВ

    Для электроснабжения промышленных установок стационарного присоединения приборов бытового назначения в стационарных установках на номинальное переменное напряжение до 380/660 В номинальной частотой 50 Гц (NYM по ТУ ) и на напряжение 300/500 В (NYM по DIN VDE);
    Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, в производственных и жилых зданиях и сооружениях;
    Для электроснабжения электроустановок, требующих уплотнения кабелей при вводе;
    Кабели не рекомендуются для прокладки в земле (траншеях).

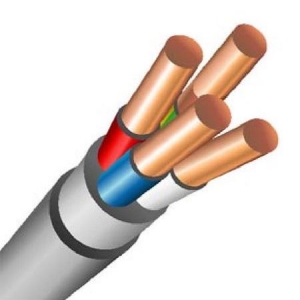

Конструкция кабеля NYM 4х4,0 - 0,66кВ

    Четыре токопроводящих медных жилы (3 фазы + 0);
    Изоляция из поливинилхлоридного пластиката;
    Поясная изоляция – из невулканизированной резиновой смеси;
    Оболочка из ПВХ пластиката.

Расшифровка кабеля NYM 4х4,0

    * отсутствие буквы А означает, что токопроводящая жила - медная;
    Y изоляция жил из поливинилхлоридного пластиката (Isolierung der Adern aus Polyvinylchlorid);
    M с защитной оболочкой (Mantelleitung);

Технические характеристики кабеля NYM 4х4,0 - 0.66кВ



    теоретический вес 1 км: 342,00 кг
    диаметр поперечного сечения: 13,30 мм
    минимальный радиус изгиба: 80 мм
    номинальная толщина изоляции жил: 1,00 мм
    эл. сопротивление изоляции на 1 км и 20оС: 9 МОм
    допустимая токовая нагрузка: на воздухе: 39 А; в земле: 50 А
    допустимый ток короткого замыкания: 0,54 кА
