Расшифровка кабеля ВВГ:
-
В – Изоляция жил из поливинилхлоридного пластиката
-
В – Оболочка из поливинилхлоридного пластиката
-
Г – Отсутствие защитных покровов

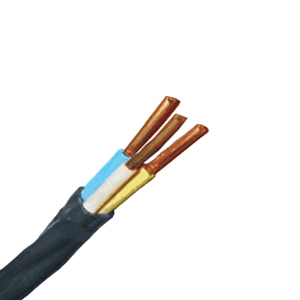

Конструкция кабеля ВВГ:
-
Жила изготовлена из круглой или секторной, многопроволочной или однопроволочной медной проволоки
-
Изоляция состоит из поливинилхлоридного пластиката
-
Скрутка – это сердечник, в который правосторонней скруткой скручены изолированные жилы многожильных кабелей. Внутренний промежуток из изолированных жил внутри сердечника заполнен жгутом. Выпрессованными жгутами или одновременно с наложением внутренней оболочки происходит заполнение наружных промежутков между изолированными жилами оболочки. Материал жгутов соответствует материалу внутренней оболочки.
-
Внутренняя оболочка из ПВХ пластиката
-
Оболочка выпрессована из поливинилхлоридного пластиката пониженной пожароопасности
-
Без защитного покрова
Область применения кабеля ВВГ:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.
Кабель ВВГ применяется для прокладки:
– в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
– для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
– для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
– для прокладки в пожароопасных помещениях;
– для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
– кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
|
Технические характеристики кабеля ВВГ 0,66 кВ / 1кВ / 3кВ / 6кВ
|
|
Номинальное переменное напряжение
|
0,66 кВ / 1 кВ / 3 кВ / 6 кВ частотой 50 Гц
|
|
Испытательное переменное напряжение
|
3,5 кВ / 3,5 кВ / 9,5 кВ / 15 кВ частотой 50 Гц
|
|
Время выдержки при испытании
|
10 минут
|
|
Испытательное импульсное напряжение
|
– / – / 40 кВ / –
|
|
Сопротивление изоляции при 20 °С
|
Не менее 4,8…12,3 МОм·км / не менее 2,5…12,3 МОм·км / не менее 2,5…12,3 МОм·км / не менее 50 МОм·км
|
|
Строительная длина
|
по заказу потребителя / по заказу потребителя / по заказу потребителя / не менее 350…450 м
|
|
Маломеры в партии
|
– / – / – / не более 20% кусками от 50 м
|
|
Допустимая температура нагрева жил
|
70 °C
|
|
Максимальная температура нагрева жил
|
90 °C при перегрузке, 160 °C при токе КЗ / 90 °C при перегрузке, 140…160 °C при токе КЗ / 90 °C при перегрузке, 140…160 °C при токе КЗ / 80 °C при перегрузке, 160 °C при токе КЗ
|
|
Минимальный радиус изгиба
|
7,5 наружных диаметров для многожильных кабелей / 7,5 наружных диаметров для многожильных кабелей / – / 7,5 наружных диаметров
|
|
10 наружных диаметров для одножильных кабелей / 10 наружных диаметров для одножильных кабелей / 10 наружных диаметров / –
|
|
Диапазон рабочих температур
|
−50…+50 °C
|
|
Срок службы
|
не менее 30 лет с даты изготовления
|
