Расшифровка кабеля UTP Cat.5 4x2x0,5:
U - Unshielded (неэкранированная)
T - Twisted (витая)
P - Pair (пара)
5 - категория
4 - количество пар
2 - парная скрутка жил
0,5 - диаметр жилы

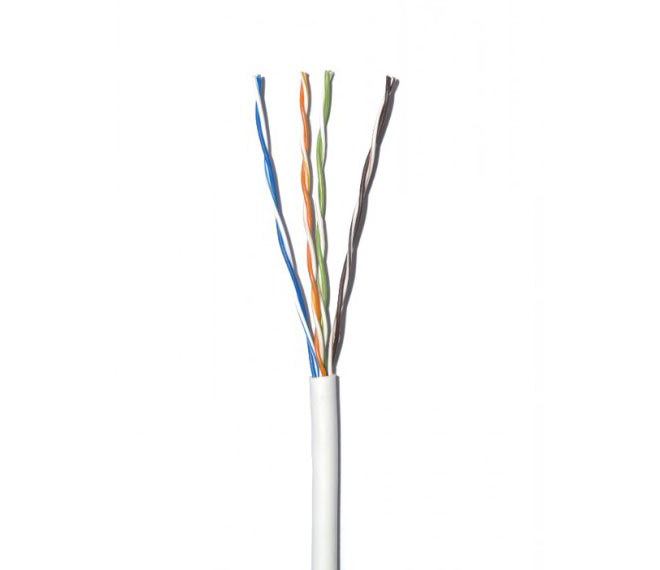

Элементы конструкции кабеля UTP Cat.5 4x2x0,5:
1. Жила - медная гибкая.
2. Изоляция – ПВХ пластикат.
3. Оболочка - ПВХ пластиката.
Назначение кабеля UTP Cat.5 4x2x0,5:
Существует несколько категорий кабеля UTP, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).
• UTP кабель CAT1 — (полоса частот 0.1 МГц) телефонный кабель, всего одна пара, известный в России, как «лапша». Используется только для передачи голоса или данных при помощи модема.
• UTP кабель CAT2 — (полоса частот 1 МГц) старый тип кабеля, 2-е пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.
• UTP кабель CAT3 — (полоса частот 16 МГц) использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных только до 10 Мбит/с. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.
• UTP кабель CAT4 — (полоса частот 20 МГц) использовался в сетях token ring, 10BASE-T, 10BASE-T4, скорость передачи данных не превышает 16 Мбит/с, сейчас не используется.
• UTP кабель САТ5 — (полоса частот 100 МГц) это и есть, то, что обычно называют кабель «витая пара», благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2-х пар и до 1000Мбит/с, при использовании 4-х пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e (полоса частот 125 МГц), который лучше пропускает высокочастотные сигналы.
• UTP кабель CAT6 — (полоса частот 250 МГц) применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4-х пар проводников и способен передавать данные на скорости до 10000Мбит/с. Существует категория CAT6е, в которой увеличена частота пропускаемого сигнала до 500МГц.
• UTP кабель CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 10000Мбит/с, частота пропускаемого сигнала до 600—700 МГц. Кабель этой категории экранирован.
Условия эксплуатации и монтажа кабеля UTP Cat.5 4x2x0,5:
При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля).
Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.
При монтаже экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к разрушению экрана, что ведёт к снижению устойчивости к электромагнитным помехам.
Дренажный провод должен быть соединён с экраном разъёма.
