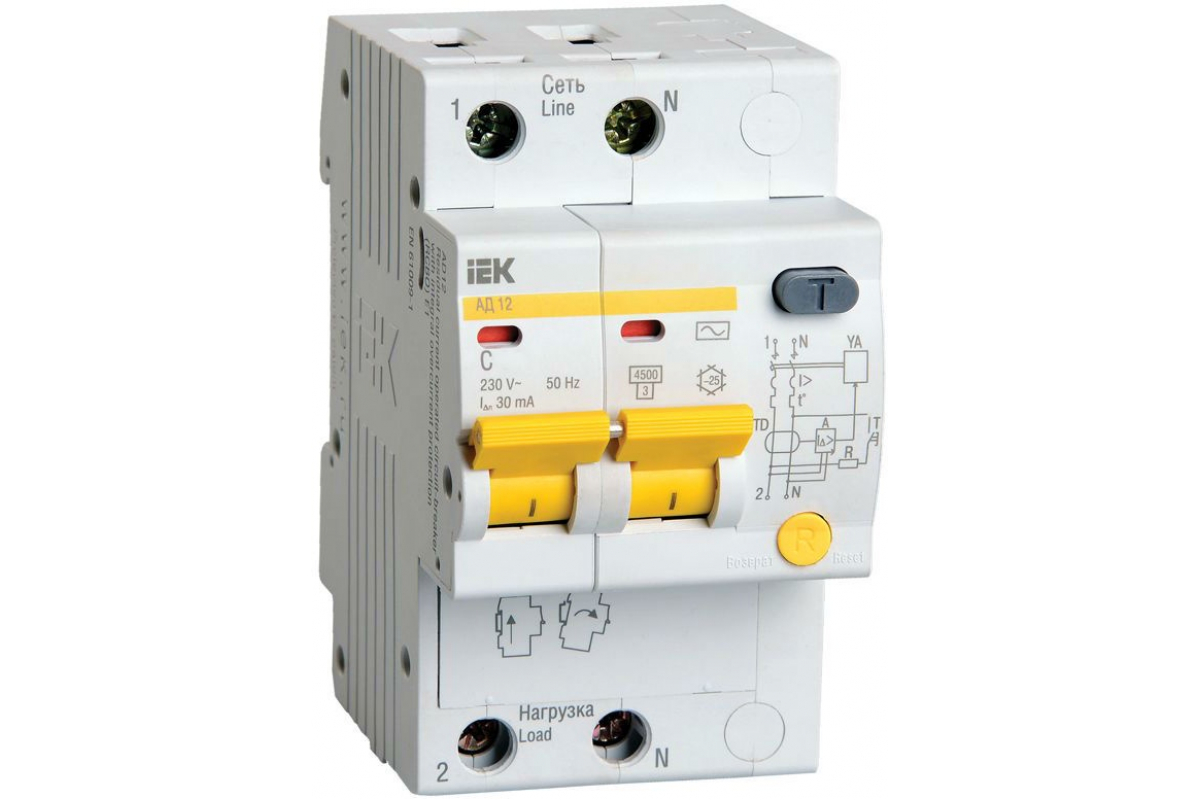

Выключатель автоматический ИЭК АД-12 2п 63А С 30мА
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Возможность одновременного двойного присоединения шиной или гибким проводником.
Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
Защита от сверхтоков в каждом полюсе.
Предельная отключающая способность 4,5 кА.
Технические характеристики
Количество полюсов: 2
Количество защищенных полюсов: 2
Номинальный ток: 63 А
Номин раб напряжение: 230 В
Номин откл диф ток: 30 мА
Тип тока утечки: Переменный (AC)
Ширина по количеству модульных расстояний: 3
Макс сечение входящего кабеля: 35 мм²
Номин импульсное выдерживаемое напряжение: 4 кВ
Тип монтажа: на DIN-рейку
Частота: 50 Гц
Степень защиты - IP: IP20
Монтажная глубина - ниши: 72,1 мм
Тип расцепителя: Тепловой, электромагнитный
Тип подключения: Винтовое соединение
Отключающая способность: 4.5 кА
Характеристика срабатывания от сверхтоков: C
Характеристика срабатывания - кривая тока: C
Общ количество полюсов: 2
Номин ток: 63 А
Номин ток утечки: 30 А
Отключающая способность по EN 60898: 4,5 кА
Эксплуатационные параметры
Срок службы, Лет: 15
Гарантийный срок, Лет: 7
