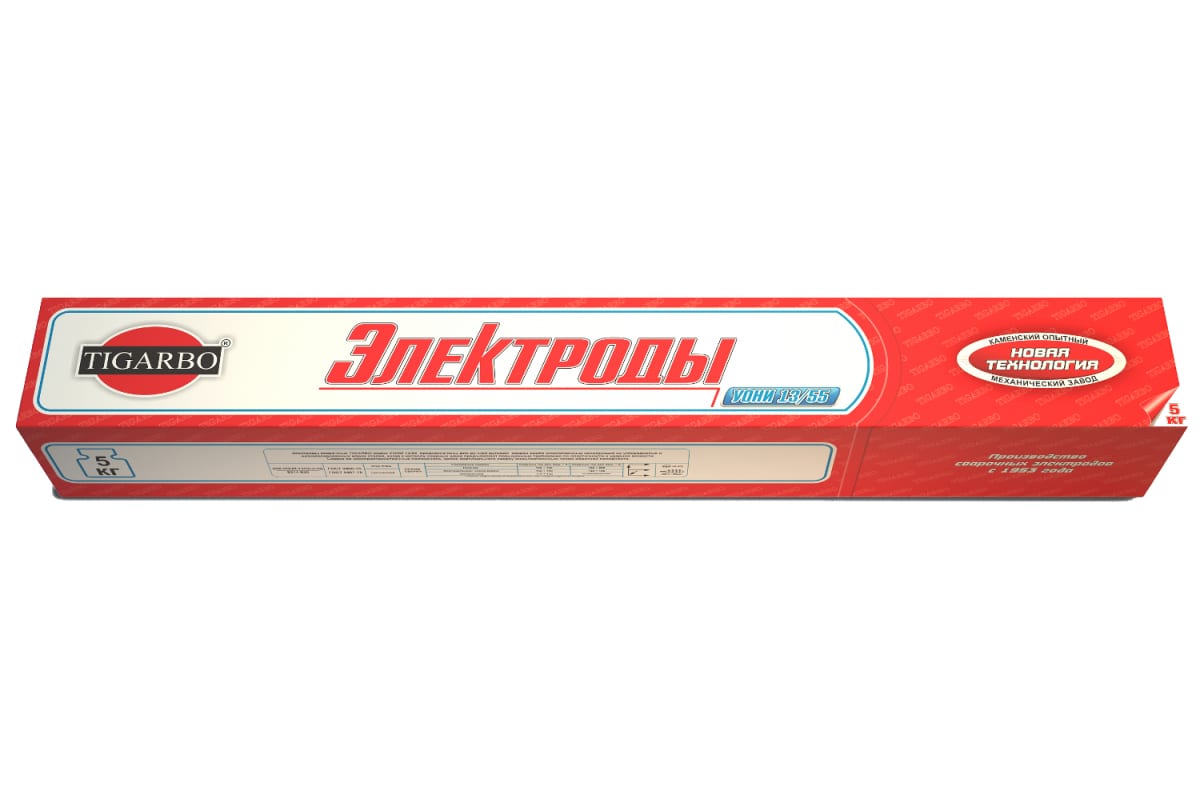

Электроды УОНИ 13/55 d=4,0 5кг TIGARBO

ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОДА УОНИ-13/55

Справочная информация по сварочным электродам УОНИ-13/55 и их модификациям. Электроды УОНИ-13/55 и электроды УОНИ 13/55СМ предназначены: сварка углеродистых и низколегированных сталей.
Основное назначение сварочных электродов. Электроды марки УОНИ-13/55 и электроды марки УОНИ-13/55СМ предназначены для ручной дуговой сварки особо ответственных металлоконструкций из углеродистых и низколегированных сталей, когда к металлу сварных швов предъявляют повышенные требования по пластичности и ударной вязкости. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.


ГОСТ 9466-75	AWS А5.1 : E7015
ГОСТ 9467-75	DIN E5140B10
ТУ У 05416923.015-96	ISO 2560 : E514B26
ТУ 1272-036-48265127-2009	EH 499 : E383B22H10

Характеристики плавления сварочных электродов при сварке
Коэффициент наплавки, г/А ч - 9,0 (ГОСТом 9466-75 не регламентируется)
Расход электродов (для ø3,0мм) на 1 кг наплавленного металла, кг - 1,7

Механические свойства металла шва сварочных электродов при сварке, не менее


Относительное удлинение, %	20
Временное сопротивление разрыву, МПа	490
Ударная вязкость, Дж/см2 (кгс/см2)	127,4 (13)


Содержание влаги в покрытии электродов, перед использованием – не более 0,3 %.
В случае увлажнения /длительного хранения/, необходимо провести прокаливание (сушку) электродов при температуре 320÷350ºС.
Упакованные электроды хранить в сухом отапливаемом помещении при температуре не ниже +15^оС.

Химический состав наплавленного металла сварочных электродов при сварке, %


Углерод	не более 0,110
Сера	не более 0,030
Фосфор	не более 0,030
Марганец	0,60÷1,20
Кремний	0,20÷0,50


Рекомендуемые значения тока сварочных электродов при сварке (А)


Диаметр, мм	Положение шва
	нижнее	вертикальное	потолочное
3,0	80÷100	70÷90	70÷90
4,0	130÷160	130÷140	130÷140
5,0	180÷210	160÷180



Расшифровка обозначения

Э50А – УОНИ-13/55 – Ø3 – УД / Е514 – Б20   ГОСТ 9466-75; ГОСТ 9467-75

Где, Э50А – тип сварочного электрода (для сварки углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву до 50кгс/мм², когда к металлу сварных швов предъевляют повышенные требования по пластичности и ударной вязкости (по ГОСТ 9467-75).
УОНИ 13/55 – марка сварочных электродов.
Ø3 – диаметр сварочного электрода, мм.
У – сварка углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву до 60кгс/мм² (условное обозначение назначения сварочного электрода по ГОСТ 9466-75).
Д – с толстым покрытием (условное обозначение по ГОСТ 9466-75), при 1,45<D/d≤1.80.
Е514 – группа индексов, указывающих характеристики наплавленного металла и металла шва по ГОСТ 9467-75 (51 – minвременное сопротивление разрыву σ_в = 510Н/мм² (52кгс/мм²); 4 – min относительное удлинение, σ_в = 20% и min температура Т_к=-40ºС, при которой ударная вязкость метала шва и наплавленного металла (при испытании образцов типа IX по ГОСТ 6996-66) составляет не менее 3,5 кгс*м/см²).
Б – основное покрытие (условное обозначение по ГОСТ 9466-75).
2 – сварка во всех пространственных положениях, кроме вертикального сверху вниз (условное обозначение по ГОСТ 9466-75).
0 – сварка постоянным током обратной полярности (условное обозначение по ГОСТ 9466-75).
