Для сварки на постоянном токе обратной полярности ответственных металлоконструкций, стыков труб и других трубных элементов из углеродистых и низколегированных сталей тепловых и атомных электростанций

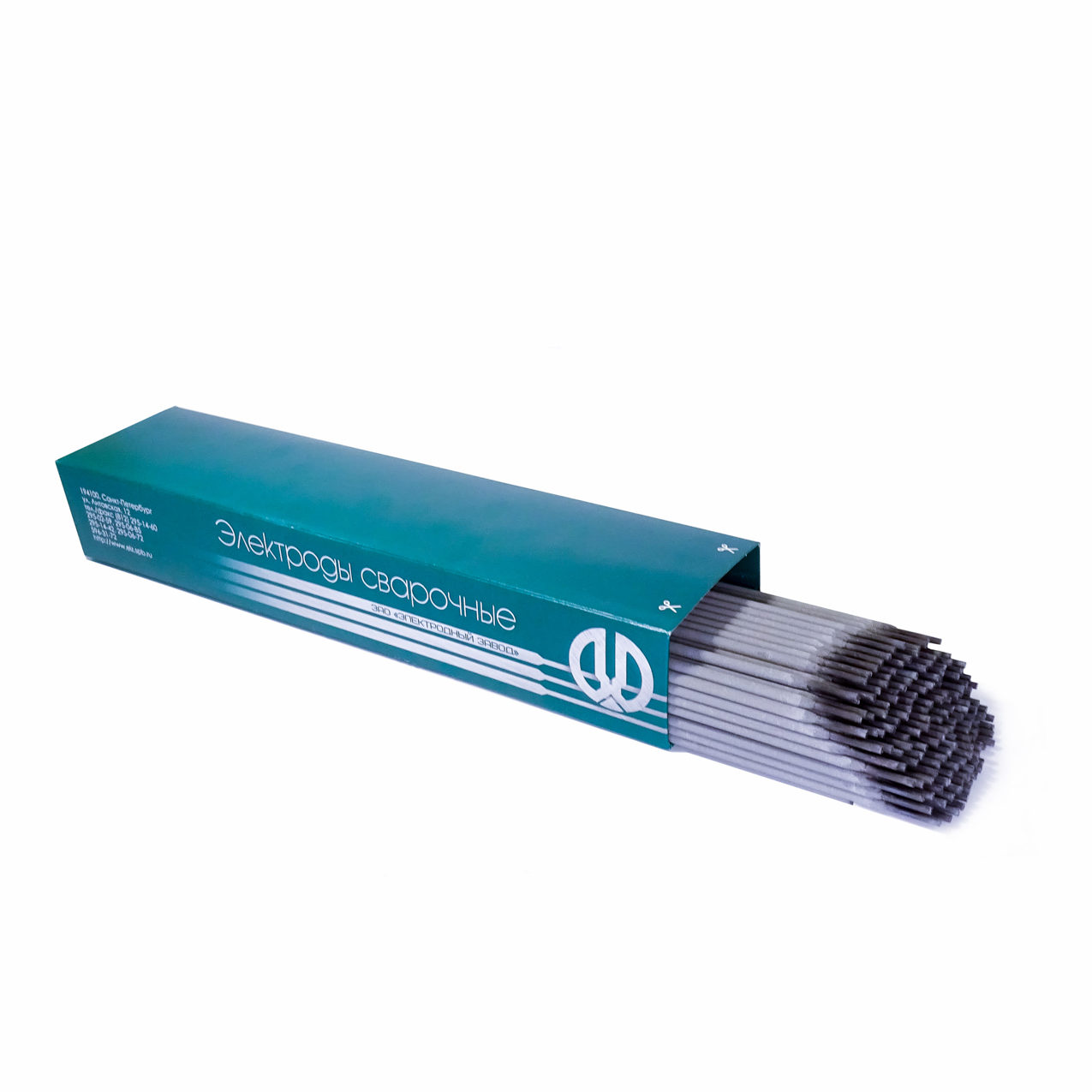

Электрод ТМУ–21У
|
Э50А–ТМУ–21У-Ø-УД
E 51 3–Б20
|
Обозначения по международным стандартам
|
ГОСТ 9466 – 75
ГОСТ 9467 – 75
ТУ 34 10.10172–90
|
EN ISO (ГОСТ Р ИСО) 2560-А
AWS A5.1
|
E 42 0 B22
E 7015
|
|
Область применения
|
Положение свариваемых швов
|
|
Для сварки ответственных металлоконструкций, трубопроводов, труб и других трубных элементов из углеродистых и низколегированных конструкционных сталей энергетического оборудования тепловых и атомных электростанций, а также оборудования для переработки нефти и газа. Электроды диаметром 2,5 мм предназначены для сварки корневых швов трубопроводов из углеродистых и низколегированных сталей.
|
|
|
Вид покрытия
|
основное
|
|
Рекомендуемый режим сварки
|
|
Ток, А. Постоянный обратной полярности
|
|
|
Положение швов
|
|
Диаметр, мм
|
Нижнее
|
Вертикальное
|
Потолочное
|
2,5
3,0
4,0
5,0
|
75–90
90–115
130–170
170–200
|
70–85
75–100
110–140
140–170
|
65–85
60–90
100–120
–
|
|
Химический состав наплавленного металла, %
|
|
Углерод
|
Кремний
|
Марганец
|
Сера
|
Фосфор
|
|
0,07–0,12*
|
0,20–0,43*
|
0,7–1,0*
|
не более
|
|
0,035
|
0,040
|
* Справочные данные
|
Механические свойства металла шва (не менее)
|
|
|
Металла шва или наплавленного металла
|
Сварного соединения
|
|
Вид т/о
|
Температура испытаний, 0C
|
Временное сопротивление разрыву, МПа
|
Относит. удлинение, %
|
Ударная вязкость, Дж/см2
|
Временное сопротивление разрыву, МПа
|
Угол загиба, град
|
|
без т/о
|
20
|
490
|
20
|
127
|
490
|
150
|
Электроды марки ТМУ-21У диаметром 2.5 мм для сварки корневого шва стыков труб без подкладных колец из углеродистых и низколегированных сталей.
Сварка выполняется постоянным током обратной полярности при напряжении дуги 24 - 25 В, что обеспечивает более высокую тепловую мощность дуги и возможность регулирования тепловложения в изделие за счет изменения линейной скорости сварки на разных участках кольцевого стыка труб. Электроды имеют основное покрытие и соответствуют типу Э50А по ГОСТ 9466 - 75.
Химический состав и механические свойства наплавленного металла приведены в таблице (типичные):
|
Химический состав наплавленного металла (массовые доли %)
|
Механические свойства наплавленного металла
|
|
С
|
Si
|
Mn
|
S
|
P
|
s т, МПа
|
s в, МПа
|
d 5, %
|
Ударная вязкость Дж/см 2 при температуре °С
|
|
+20
|
-20
|
|
0,08
|
0,28
|
0,82
|
0,009
|
0,023
|
500
|
570
|
28
|
167
|
50
|
Металлургической основой модификации электродов является покрытие электродов ТМУ-21У, одобренных и рекомендованных Госгортехнадзором и Госатомнадзором РФ для сварки оборудования ТЭС и АЭС.
Сварка электродами ТМУ-21У диаметром 2,5 мм выполняется в разделку.
Благодаря высокой проплавляющей способности дуги электродов и принятой конструкции разделки (при надлежащей специальной подготовке сварщика) обеспечивается полное сплавление кромок в корне разделки, гарантируется проплавление с образованием обратного валика, что исключает необходимость применения подкладных колец.
Электроды марки ТМУ-21У диаметром 2,5 мм рекомендуются для сварки стыков труб и трубопроводов тепловых электростанций, печных змеевиков и трубных деталей нефтеперерабатывающих и нефтехимических заводов. Электроды предназначены для сварки стыков труб из стали Ст3, Ст20 и им подобных, с толщиной стенки до 20 мм.
Преимущество электродов марки ТМУ–21У перед УОНИ 13/55 при сварке:
-
Обладают высокой стабильностью дуги;
-
Обладают легким зажиганием дуги и допускают кратковременное удлинение без образования пор;
-
Обладают лучшей отделимостью шлака при сварке в разделку;
-
Допускают сварку в узкие разделки с общим углом скоса кромок 15 °С;
